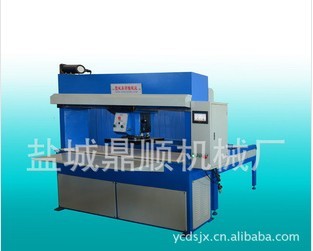

移動皮帶送料自動裁切機


是否提供加工定制 是 類型 自動裁斷機
品牌 鼎順 型號 XCLL1-30
主電機功率 2.2(kw) 裁斷力 30(T)
上速度 20(mm/s) 下速度 160(mm/s)
裁斷面積 500*500(mm2) 工作臺尺寸 2000*500(mm)
上壓板至工作臺距離 20(mm) 沖程調節范圍 160
1.2特點
1.2.1 PLC可編程控制、顯示屏操作、步進電機自動進料,員工只需從機器進端輸入材料,機器另一端自動輸出成品。
1.2.2當上壓板快速下壓到裁斷刀模,進行裁斷作業時會自動慢切,使裁斷物上下層之間沒有尺寸誤差。
1.2.3本機在設計時結構的變化,使客戶不用擔心機器有漏油之虞。
1.2.4刀模設定利用上壓板自動下降,快捷準確。
二、主要技術參數
1、最大裁斷力300KN
2、上壓板至工作臺面距離20~160mm
3、工作臺面積2000X500mm
4、電機功率:2.2KW
5、油壓油量80L
6、機器毛重:2500kg
三、機器的安裝
3.1用吊車起吊機器
3.2安裝
3.2.1安裝條件
1.安裝場地必須平整,地面水泥標號不低于R525#
2.就近供應電源:3~+PE 380V/50HZ
3.2.2安裝程序
1、去除工作臺面的油脂,用清洗油清洗各油封部件
2、在工作臺面的縱橫兩方向用水平尺檢驗其水平,水平精度不超過0.1/1000機器的安裝必須留下充足的空間供操作者使用,必須考慮進料、出料的方便,并且與墻壁的間距在20cm以上
3.打開機器左側封蓋,取出擋油板,向油箱內加入適量液壓油(以液壓油浸沒濾油器30~50mm為宜)建議使用M0BLL DTE 25或SHELL TELLUS46或相當于ISO VG46液壓油
4.根據電氣原理及要求將機床接上電源,并可靠接地請委托專職人員(電工)進行可靠接地
5.點動電機運轉按鈕(點動:指按下油泵馬達啟動按鈕后立即快速關閉電源開關)
6.觀察飛輪轉向,使其應與電機罩殼箭頭方向一致,啟動電機運轉按鈕,空運二分鐘后
7.關閉電源開關,則機器停止運轉
長時間停機,需切斷電源
